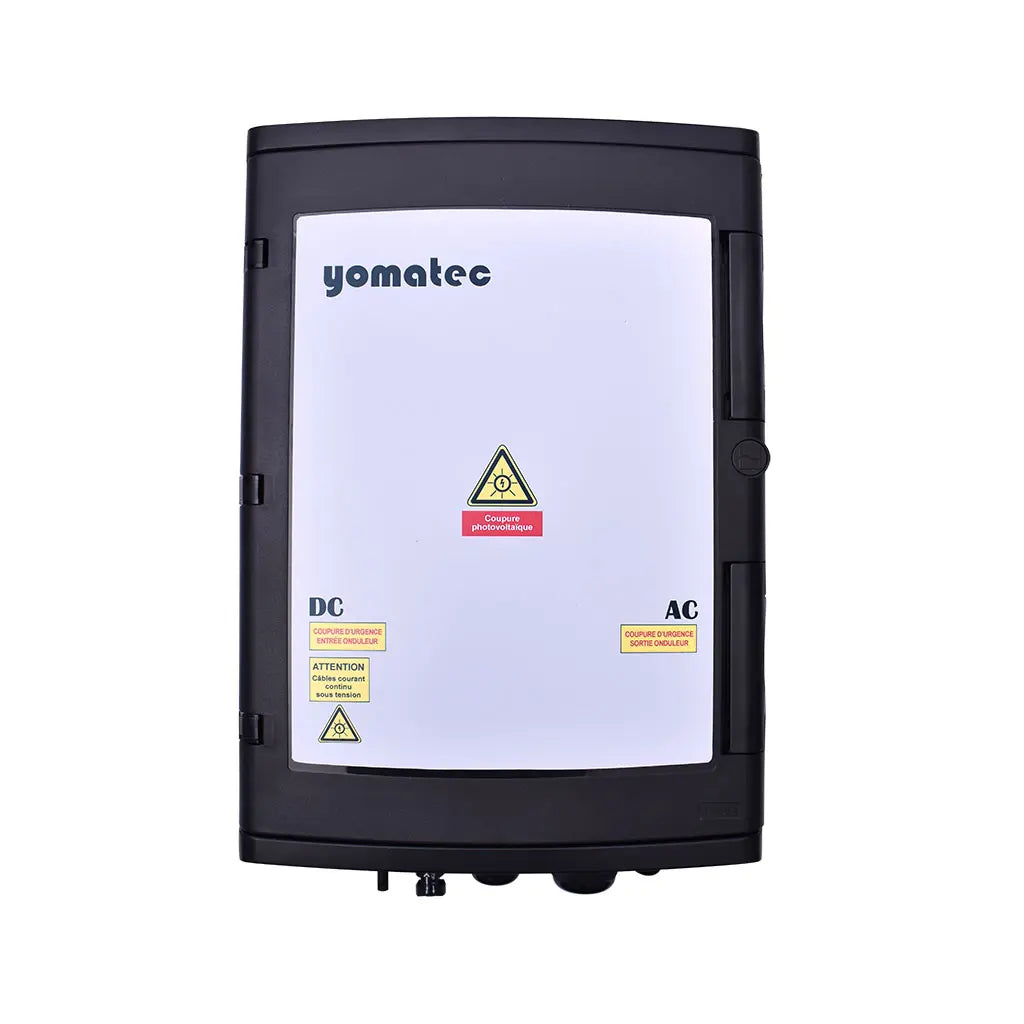

Coffret de protection compact AC/DC pour onduleurs triphasés SolarEdge SE5K/SE6K/SE7K/SE8K/SE9K - SE8K-RWB Home Hub

Le coffret de protection compact AC/DC T16A300‑1‑Y est conçu pour sécuriser les installations photovoltaïques triphasées de moyenne puissance, et plus particulièrement celles intégrant un onduleur SolarEdge SE5K à SE9K Home Hub. Il cible les installateurs et intégrateurs B2B intervenant sur des projets résidentiels ou petits tertiaires alimentés en triphasé, à la recherche d’une solution prête à poser pour la protection combinée réseau (AC) et chaîne photovoltaïque (DC).

Ce coffret est dimensionné pour une alimentation réseau 400 V AC triphasé et une tension continue jusqu’à 1 000 V DC. Selon la fiche constructeur :

• Partie AC : 1 disjoncteur 4 pôles courbe C16A (Icc 6 kA) + 1 interrupteur différentiel 300 mA de type A. Inclus également un parafoudre 4 pôles de catégorie II (In = 5 kA, Imax = 15 kA) avec déconnecteur intégré.

• Partie DC : 1 interrupteur‑sectionneur 25 A pour 1 000 V DC (1 MPPT) + 1 parafoudre type II 1 000 V DC (In = 20 kA, Imax = 40 kA). Entrée panneaux: 1 chaîne par MPPT. Sortie onduleur: bornier +/−.

• Boîtier fabriqué en France, usage résidentiel non‑ERP, indice de protection IP65, poids ~4–5 kg, dimensions 505 × 310 × 220 mm.

• La référence précise indique “Coffret PV 400VAC/1000VDC … Compatible avec onduleurs triphasés SolarEdge SE5K/SE6K/SE7K/SE8K/SE9K – SE8K‑RWB Home Hub”.

En installant ce coffret T16A300‑1‑Y, l’installateur bénéficie d’une solution clé‑en‑main calibrée pour l’onduleur SolarEdge de la série SE5K à SE9K, ce qui minimise les erreurs de dimensionnement. Le fait que la partie AC soit pensée pour 4 pôles et que la partie DC puisse accepter jusqu’à 1 000 Vdc garantit une bonne marge de sécurité pour la chaîne photovoltaïque. Le parafoudre AC + DC intégrés protègent efficacement contre les surtensions réseau et PV, augmentant ainsi la durabilité de l’installation et réduisant les interventions de maintenance. Pour le client final, cela signifie une installation plus fiable, une réduction des risques de panne, et un meilleur retour sur investissement. Comparé à un coffret générique ou mal adapté, ce modèle offre une réelle valeur ajoutée grâce à sa compatibilité directe, à son format compact et à son intégration optimisée. Ce coffret est idéal pour une installation photovoltaïque triphasée dans le résidentiel ou petit tertiaire équipée d’un onduleur SolarEdge SE5K, SE6K, SE7K, SE8K ou SE9K (Home Hub). Il se monte dans le local technique ou à proximité de l’onduleur, centralisant la protection AC/DC dans un boîtier mural unique. Il convient aussi bien pour des projets en autoconsommation que pour ceux en injection réseau. Grâce à sa compatibilité spécifique et à son dimensionnement adapté (~5 à 9 kW triphasé), il permet à l’installateur de standardiser sa logistique tout en garantissant conformité et simplicité.
