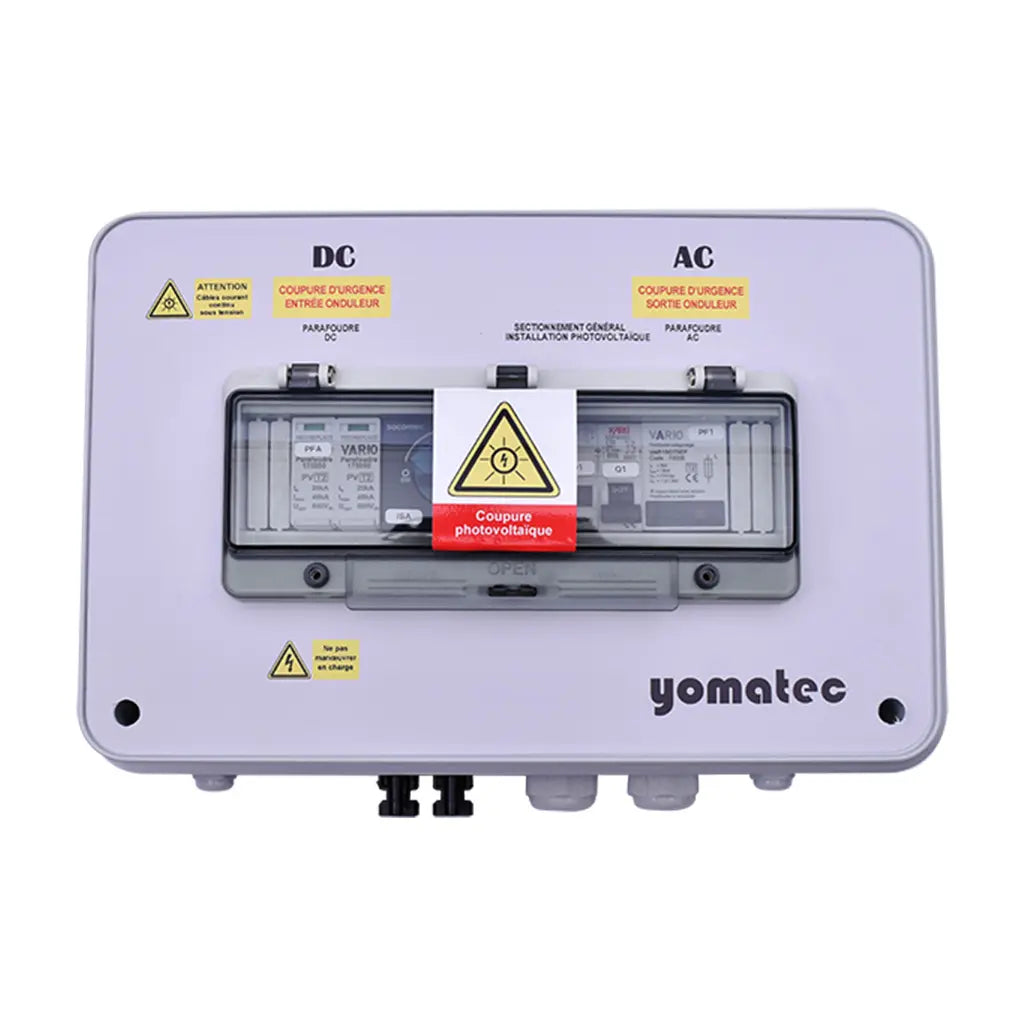

Le coffret de protection compact AC/DC M40A300‑2‑Y est spécialement conçu pour sécuriser les installations photovoltaïques résidentielles monophasées de puissance intermédiaire (~8 kW), équipées d’un onduleur SolarEdge SE8000H. Il s’adresse aux installateurs et intégrateurs B2B spécialisés dans le photovoltaïque, qui recherchent une solution complète de protection pour la partie réseau (AC) et la partie chaîne photovoltaïque (DC).

Ce coffret est dimensionné pour une tension réseau monophasée de 230 V AC et une tension continue jusqu’à 600 V DC. Il s’agit d’une version « mono‑phase ~8 kW » ayant les caractéristiques suivantes :

• Partie AC : disjoncteur monophasé calibre C40A (courbe C, pouvoir de coupure typique 3 kA) + interrupteur différentiel 300 mA de type A. Un parafoudre 2 pôles de catégorie II (In = 5 kA, Imax ≈ 15 kA) avec déconnecteur intégré est également inclus. (Référence cohérente avec les gammes du fabricant)

• Partie DC : interrupteur‑sectionneur 30 A pour 600 V DC (1 MPPT) + parafoudre DC type II 600V DC (In ≈ 20 kA, Imax ≈ 40 kA). Entrées chaînes : typiquement 2 chaînes par MPPT, sortie onduleur via bornier +/‑.

• Le coffret est conforme aux normes françaises et européennes en matière d’installations photovoltaïques (ex. UTE C15‑712‑1, NF C15‑100) et est fabriqué en France. Il est conçu pour usage résidentiel.

• Format compact, montage mural, indice de protection IP 65 (ou similaire pour usage extérieur abrité).

En adoptant ce coffret M40A300‑2‑Y, l’installateur profite d’une solution prête à installer, calibrée pour l’onduleur SolarEdge SE8000H (~8 kW) — ce qui permet d’éviter le sur‑dimensionnement ou l’usage d’un coffret générique non adapté. Le fait que la protection AC et DC soit centralisée dans un seul boîtier permet de réduire les temps de chantier, simplifier le câblage et limiter les erreurs d’assemblage. La présence d’un parafoudre AC et DC protège à la fois la partie réseau et la chaîne de panneaux contre les surtensions transitoires, ce qui améliore la durabilité de l’installation. Pour le client final, cela se traduit par une installation plus fiable, une productivité optimale de l’onduleur et un retour sur investissement optimisé. Comparé à des modèles standards, ce coffret se distingue par sa compatibilité directe avec la gamme SolarEdge, par son dimensionnement spécifique et par une intégration technique simplifiée. Ce coffret est idéal pour une installation photovoltaïque résidentielle monophasée d’environ 8 kW équipée de l’onduleur SolarEdge SE8000H. Il se monte dans le local technique ou à proximité de l’onduleur, centralisant la protection AC et DC dans un boîtier compact mural. Il convient parfaitement pour une solution d’autoconsommation, de revente ou hybride avec batterie. Par rapport à des coffrets conçus pour des puissances plus faibles (par exemple 4‑6 kW) ou pour des systèmes triphasés, ce modèle présente une meilleure adéquation technique pour cette plage intermédiaire, ce qui permet une meilleure optimisation du matériel, des délais et de la logistique.
