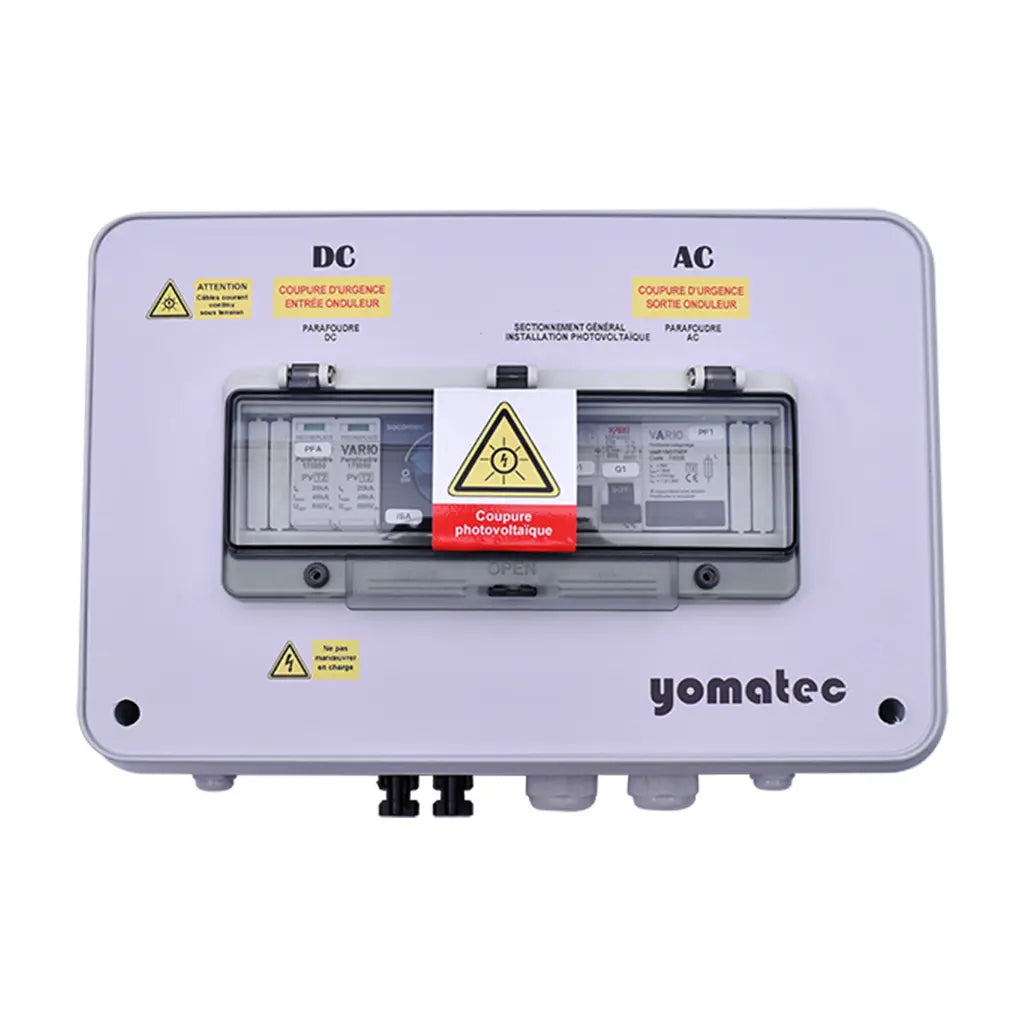

Compact AC/DC Protection Case for SolarEdge SE5000H/SE6000H Single-Phase UPS -

Le coffret de protection compact AC/DC M32A300‑2‑Y est conçu pour sécuriser efficacement les installations photovoltaïques monophasées d’environ 5 à 6 kW, tout particulièrement quand elles sont équipées des onduleurs SolarEdge SE5000H ou SE6000H. Il s’adresse aux installateurs et intégrateurs B2B spécialisés en photovoltaïque résidentiel, qui recherchent une solution clé en main, conforme, sur laquelle s’appuyer pour assurer la protection combinée du réseau (AC) et de la chaîne de panneaux (DC).

Ce coffret est dimensionné pour une tension réseau 230 V AC et une tension continue maximale de 600 V DC. Les données techniques indiquent :

• Partie AC : 1 disjoncteur P/N de calibre C32A (courbe C, pouvoir de coupure 3 kA) + 1 interrupteur différentiel 300 mA de type A. Un parafoudre 2 pôles catégorie II (In = 5 kA, Imax ≈ 15 kA) avec déconnecteur intégré est inclus.

• Partie DC : 1 interrupteur‑sectionneur 30 A pour 600 V DC (1 MPPT) + 1 parafoudre type II 600 V DC (In ≈ 20 kA, Imax ≈ 40 kA). Le coffret prévoit 2 chaînes par MPPT, et la sortie vers l’onduleur est réalisée via un bornier +/−.

• Le coffret est fabriqué en France, usage résidentiel uniquement (non ERP), indice de protection IP 65, poids ~3 kg, dimensions ~365×240×135 mm.

• Il est explicitement indiqué comme compatible avec les onduleurs SolarEdge SE5000H / SE6000H.

En choisissant ce coffret M32A300‑2‑Y, l’installateur profite d’une solution prête à installer et parfaitement calibrée pour la plage ~5‑6 kW monophasée. Le calibrage C32A pour la partie AC est adapté, ce qui évite un surdimensionnement inutile, et le choix d’un interrupteur différentiel 300 mA type A convient pour la majorité des installations résidentielles sans courant continu résiduel important. La double protection AC/DC (avec parafoudres intégrés) assure une couverture complète du système : côté réseau pour la sécurité et conformité, côté chaîne PV pour la lutte contre les surtensions et défauts d’isolement. Pour l’exploitant, cela se traduit par une installation plus fiable, un entretien allégé et une meilleure confiance dans la durabilité. Comparé à un coffret générique, ce modèle dédié à l’onduleur SolarEdge et spécifiquement calibré pour cette plage de puissance offre une vraie valeur ajoutée : simplicité d’intégration, conformité assurée, réduction des risques d’erreur. Ce coffret est particulièrement adapté à une installation photovoltaïque résidentielle monophasée, équipée d’un onduleur SolarEdge SE5000H ou SE6000H (~5 à 6 kW). Il est monté dans le local technique ou à proximité de l’onduleur, et centralise la protection AC et DC dans un seul boîtier mural compact. Il convient aussi bien pour un projet en autoconsommation que pour de la revente sur réseau. Grâce à son calibrage pour cette plage de puissance et à son orientation monophasée, il offre un compromis optimal pour les intégrateurs qui souhaitent standardiser sans surdimensionner.
