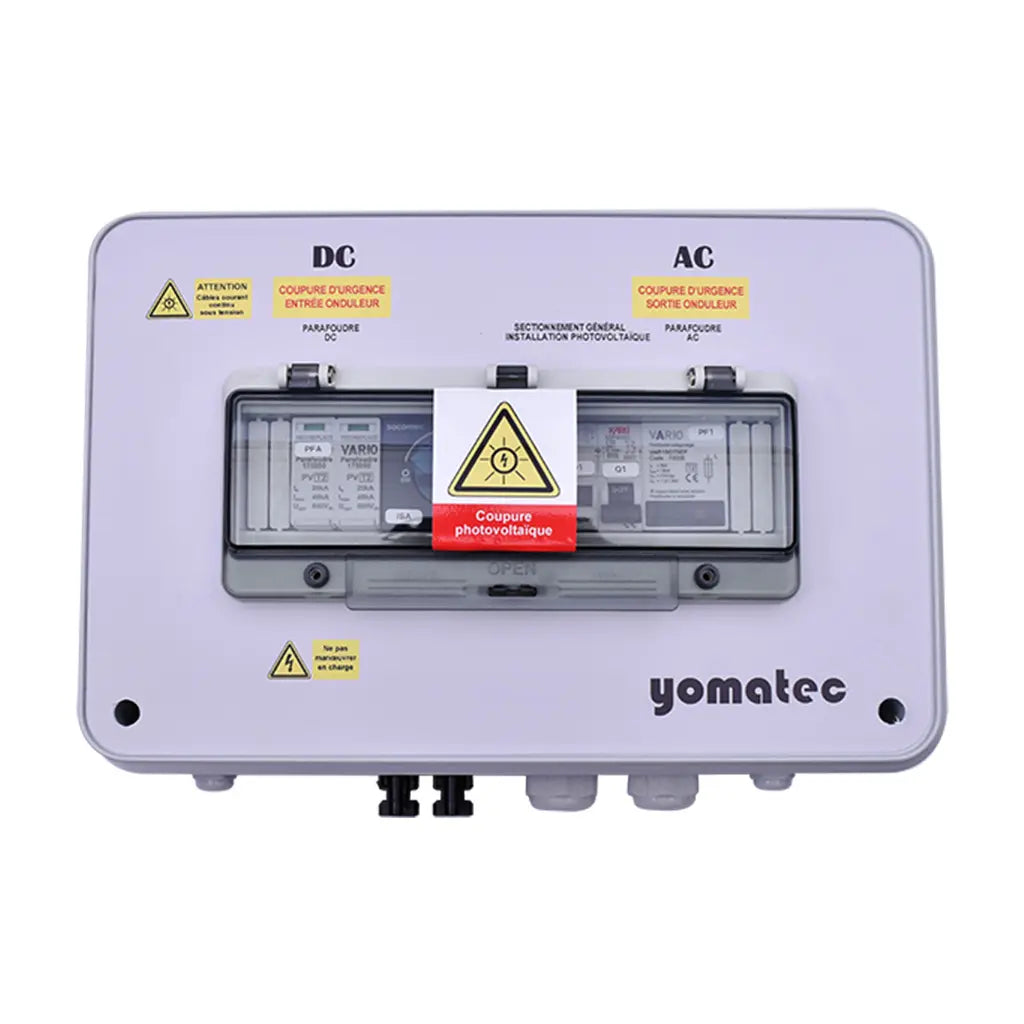

Compact AC/DC Protection Case for SolarEdge SE10000H Single-Phase UPS -

Le coffret de protection compact AC/DC M63A300‑2‑Y est spécialement conçu pour sécuriser les installations photovoltaïques résidentiels monophasées de puissance élevée, équipées d’un onduleur SolarEdge SE10000H. Il s’adresse aux installateurs photovoltaïques et aux intégrateurs B2B souhaitant une solution fiable, complète, pré‑câblée pour la protection des parties réseau (AC) et photovoltaïque (DC).

Ce coffret M63A300‑2‑Y est dimensionné pour une tension réseau monophasée 230 V AC et une tension continue pouvant atteindre 600 V DC. Selon la fiche du fabricant :

• Partie AC : 1 disjoncteur bipolaire calibre C63A (pouvoir de coupure 3 kA) + 1 interrupteur différentiel 300 mA de type A. Un parafoudre bipolaire type II (In = 5 kA, Imax ≈ 15 kA) avec déconnecteur intégré est également inclus.

• Partie DC : 1 interrupteur‑sectionneur 30 A 600 Vdc (1 MPPT) + 1 parafoudre type II 600 Vdc (In ≈ 20 kA, Imax ≈ 40 kA). Entrées panneaux : 2 chaînes par MPPT; sortie onduleur : bornier +/‑.

• Boîtier fabriqué en France ; usage résidentiel uniquement (non ERP) ; indice de protection IP 65.

• Compatible avec l’onduleur SolarEdge SE10000H.

En choisissant ce coffret M63A300‑2‑Y, l’installateur profite d’une solution prête à poser et parfaitement calibrée pour un onduleur ~10 kW monophasé. Le calibre C63A pour la partie AC assure que la protection est bien dimensionnée pour cette plage de puissance, évitant un sur‑dimensionnement coûteux. La protection DC (sectionneur + parafoudre) garantit la sécurité de la chaîne photovoltaïque, en couvrant les risques de surtensions ou défauts d’isolement. Le fait que le produit soit livré pré‑câblé et prêt à installer réduit significativement le temps de chantier et les risques d’erreurs de câblage. Pour l’utilisateur final, cela se traduit par une installation plus fiable, une maintenabilité simplifiée et un retour sur investissement optimisé. Comparé à un coffret générique, ce modèle dédié apporte une réelle valeur ajoutée grâce à sa compatibilité directe avec le matériel SolarEdge, sa configuration AC/DC complète et son format optimisé pour l’usage résidentiel. Ce coffret est idéal pour une installation photovoltaïque résidentielle monophasée équipée d’un onduleur SolarEdge SE10000H (~10 kW). Il se monte dans le local technique ou en armoire murale à proximité de l’onduleur, centralisant la protection AC et DC en un seul boîtier compact. Il convient aussi bien pour un système d’autoconsommation que pour un système d’injection sur réseau. En comparaison avec des coffrets destinés à des puissances plus faibles ou à des systèmes triphasés, ce modèle se distingue par son calibrage pour la plage ~10 kW monophasée, ce qui permet de maîtriser coûts, encombrement et logistique.
