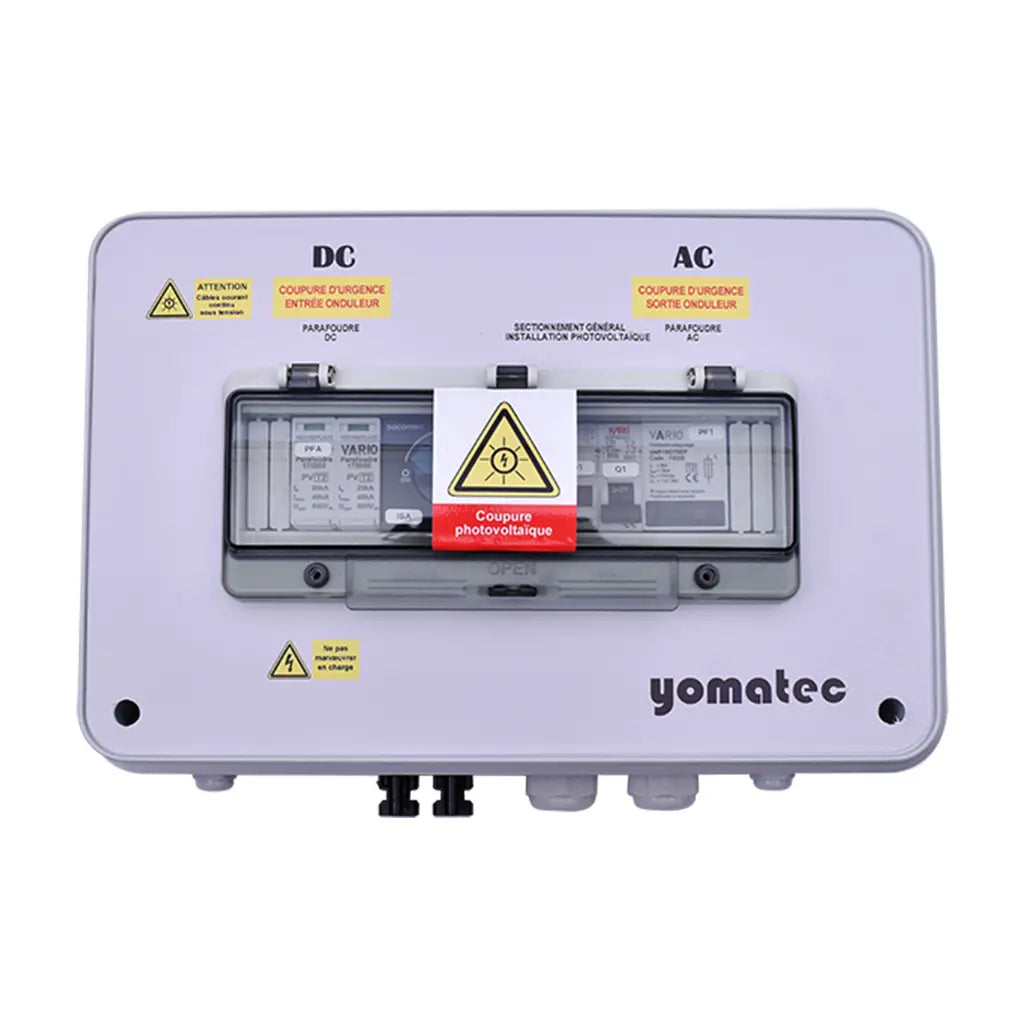

Compact AC/DC Protection Box with 300mA Type B Diff. for SolarEdge SE3000H/SE3680H/SE4000H-RWB Home Hub Inverters -

Le coffret de protection compact AC/DC M20B300‑1‑Y est conçu pour sécuriser efficacement des installations photovoltaïques monophasées avec onduleurs de la gamme SolarEdge Home Hub de puissance modérée (~3 à 4 kW). Il s’adresse aux installateurs photovoltaïques et intégrateurs qui souhaitent proposer une solution fiable et conforme pour la protection simultanée des parties réseau (AC) et des chaînes de panneaux (DC). Le M20B300‑1‑Y est spécifiquement dimensionné pour une installation résidentielle monophasée (230 V AC) avec tension continue maximum de 600 V DC. Sur la partie AC : un disjoncteur P/N de calibre C20A (pouvoir de coupure 3 kA) est intégré, ainsi qu’un interrupteur différentiel de 300 mA de type B, qui permet de détecter les courants de défaut continus ou composés – une exigence importante pour les onduleurs modernes. Un parafoudre 2 pôles de catégorie II (In = 5 kA, Imax ≈ 15 kA) avec déconnecteur intégré est également présent pour la protection contre les surtensions réseau. Côté DC : un interrupteur‑sectionneur 30 A pour 600 V DC (1 MPPT) est installé, accompagné d’un parafoudre type II 600 V DC (In ≈ 20 kA, Imax ≈ 40 kA). Le coffret dispose d’une entrée « 1 chaîne par MPPT » et d’une sortie onduleur via un bornier +/–. Il est conforme aux normes UTE C15‑712‑1 et NF C15‑100 et fabriqué en France dans un boîtier IP54. En adoptant ce coffret M20B300‑1‑Y, l’installateur dispose d’une solution pré‑assemblée et prête à poser, ce qui réduit significativement le temps de chantier et minimise les erreurs de câblage. Le différentiel 300 mA de type B constitue un avantage technique important car il permet de détecter les courants résiduels continus générés par l’onduleur SolarEdge, assurant ainsi une sécurité accrue par rapport à un différentiel type A standard. De plus, la double protection AC/DC – incluant parafoudres sur réseau et chaîne photovoltaïque – garantit une meilleure durabilité de l’équipement, réduit les risques de défaillance et les coûts de maintenance. Pour le client final, cela se traduit par une installation plus fiable, conforme et plus sereine. Ce modèle apporte une vraie valeur ajoutée par rapport à des coffrets génériques non dimensionnés pour les onduleurs SolarEdge Home Hub, en offrant un calibrage précis pour cette plage d’onduleur et une conformité assurée. Ce coffret est particulièrement indiqué pour une installation résidentielle équipée d’un onduleur SolarEdge SE3000H, SE3680H ou SE4000H‑RWB Home Hub. Il se monte directement en amont de l’onduleur dans le local technique ou sur le mur adjacent, centralisant les protections AC et DC en un seul boîtier mural compact. Il convient aux systèmes d’autoconsommation ou injectés sur réseau, de puissance modérée. Par rapport aux coffrets destinés à des puissances plus élevées, ce modèle se distingue par son format adapté (~3–4 kW), par le choix d’un différentiel type B et par son installation simplifiée — un avantage certain pour les intégrateurs recherchant efficacité et standardisation.
