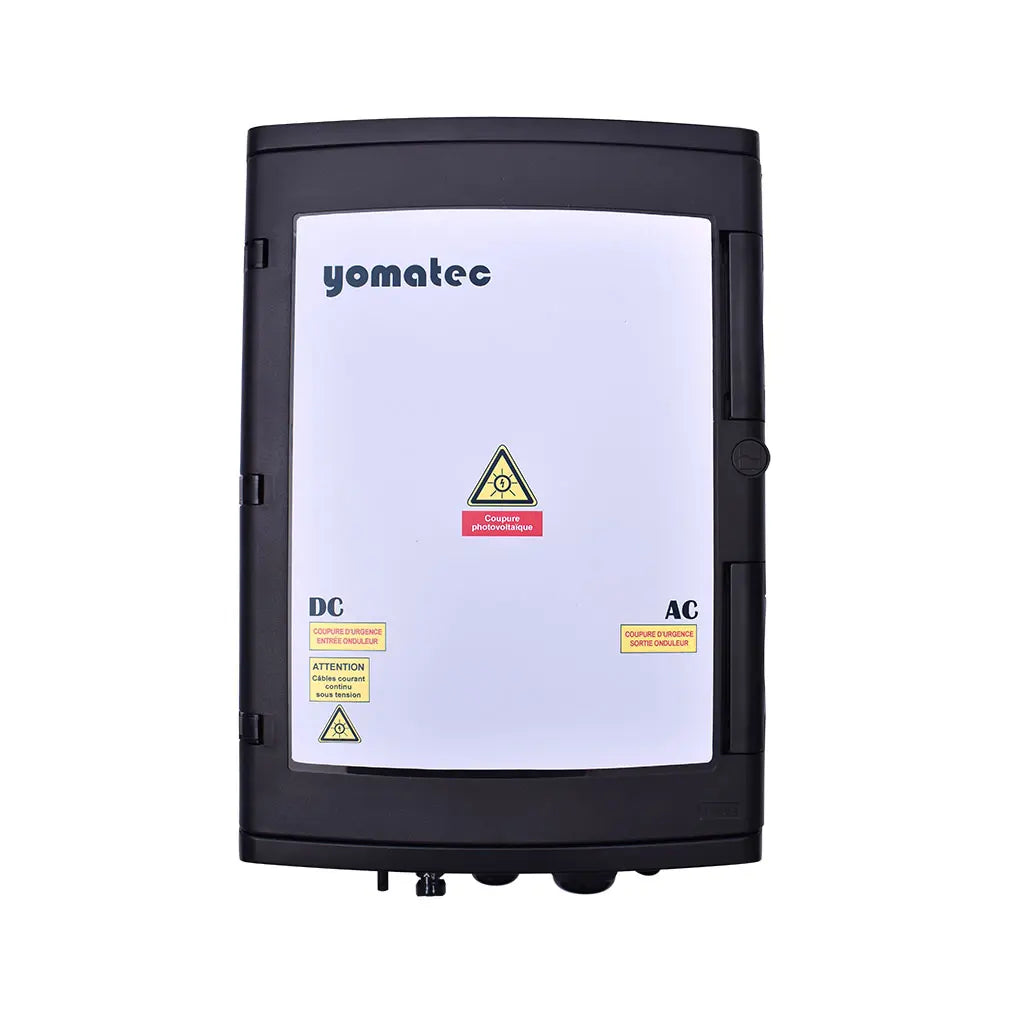

Compact AC/DC protection box for Solis S5-GR3P15K three-phase inverter -

Le coffret de protection compact AC/DC T25A300‑22‑Y est conçu pour sécuriser les installations photovoltaïques triphasées de milieu de puissance, particulièrement lorsqu’elles sont équipées de l’onduleur Solis S5‑GR3P15K. Il s’adresse aux installateurs photovoltaïques et intégrateurs spécialisés qui recherchent une solution tout‑en‑un pour la protection simultanée du réseau (AC) et de la chaîne de panneaux (DC) dans un format prêt à être installé.

Ce modèle T25A300‑22‑Y est orienté pour un système triphasé (400 V AC) et une tension de chaîne jusqu’à 1 000 V DC, ce qui correspond aux exigences d’un onduleur comme le Solis S5‑GR3P15K. Il intègre :

• Côté AC : un disjoncteur 4 pôles calibre C25A, conçu pour les courants de protection adaptés à cette plage de puissance, et un interrupteur différentiel 300 mA de type A, permettant la protection des personnes contre les défauts d’isolement sur le réseau.

• Un parafoudre AC 4 pôles de catégorie II, avec capacité de coupure typique In = 5 kA, Imax ≈ 15 kA, intégré au coffret pour la protection contre les surtensions côté alimentation.

• Côté DC : un interrupteur‑sectionneur dimensionné (ex. 25 A) pour tension jusqu’à 1 000 V DC, et un parafoudre DC type II 1 000 V DC (In ≈ 20 kA / Imax ≈ 40 kA) pour la protection de la chaîne photovoltaïque.

• Le boîtier est conçu pour accueillir un nombre de chaînes de modules adapté (typiquement 2 chaînes par MPPT ou selon configuration constructeur).

• Ce coffret est conforme aux normes françaises applicables aux installations photovoltaïques (par exemple : UTE C15‑712‑1, NF C15‑100) et conçu pour un usage résidentiel / petit tertiaire (non ERP).

En adoptant ce coffret T25A300‑22‑Y, l’installateur profite d’une solution calibrée pour la plage intermédiaire triphasée, ce qui réduit les risques de sur‑dimensionnement ou de composants inappropriés. Le dimensionnement AC et DC est adapté à un onduleur comme le Solis S5‑GR3P15K, ce qui permet une installation plus rapide, moins d’ajustements sur le chantier et une logistique simplifiée. La double protection AC/DC incluse (disjoncteur + différentiel + parafoudres) offre une couverture complète tant du côté réseau que du côté panneaux, ce qui améliore la fiabilité de l’installation, réduit la maintenance et sécurise l’investissement. Enfin, par rapport à un coffret générique, ce modèle apporte une réelle valeur ajoutée grâce à sa compatibilité directe, son format compact et optimisé pour ce type d’onduleur et d’installation. Ce coffret est particulièrement adapté pour des installations photovoltaïques triphasées de type résidentiel ou petit tertiaire, équipées d’un onduleur Solis S5‑GR3P15K. Il se monte à proximité de l’onduleur, dans le local technique ou sur la façade, centralisant la protection AC et DC dans un seul boîtier mural. Il est pertinent pour un système d’autoconsommation ou d’injection sur réseau, où la puissance et la configuration (triphasé) exigent une protection spécifique. Comparé à des coffrets prévus pour des puissances monophasées ou pour des plages plus élevées, ce modèle est optimisé pour la tranche intermédiaire, ce qui permet à l’installateur un meilleur compromis entre coût, encombrement et performance.
