Compact AC/DC protection box for SolarEdge SE3000H/SE3500H/SE3680H/SE4000H inverters - Solis Mini S6-GR1P2.5K-M/S6-GR1P3K-M -

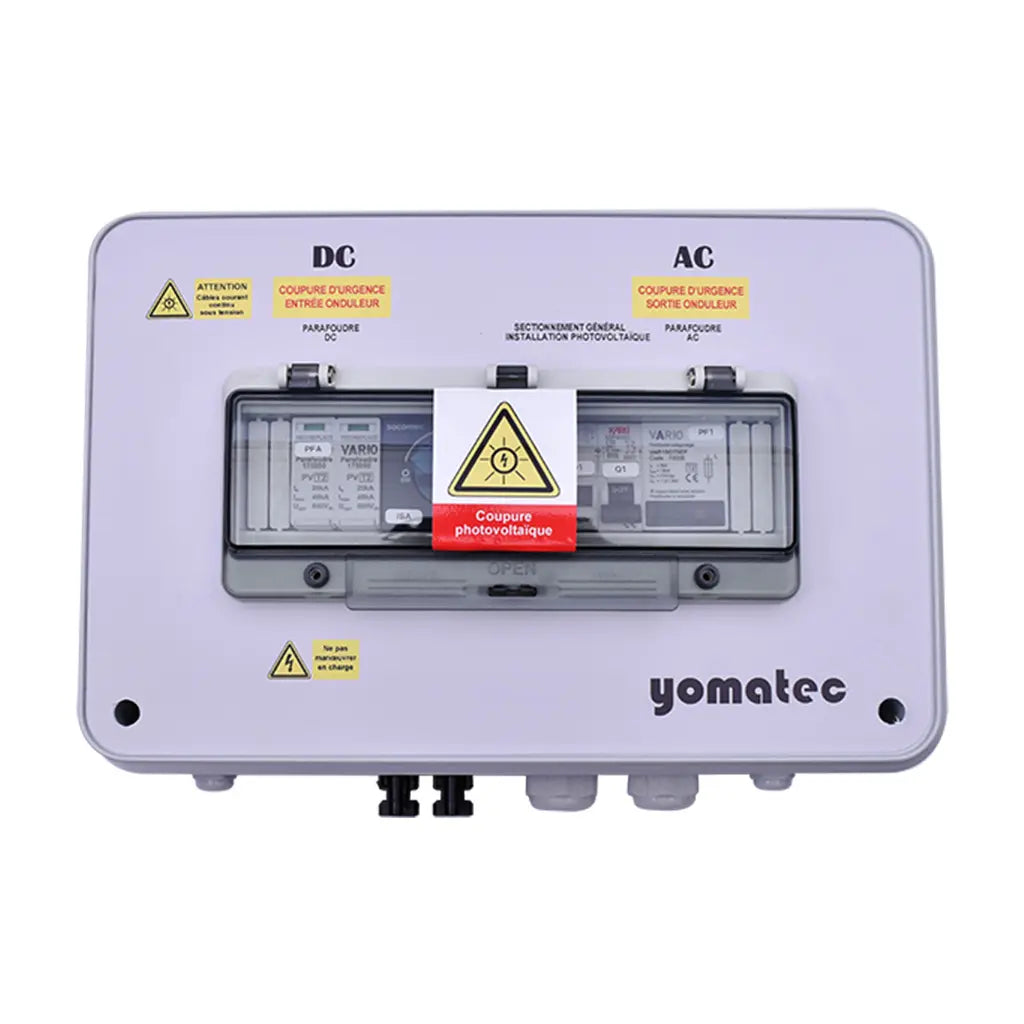

Le coffret de protection compact AC/DC M20H30‑1‑Y est un dispositif clé‑en‑main destiné à sécuriser efficacement les installations photovoltaïques résidentielles monophasées de faible à moyenne puissance. Il s’adresse particulièrement aux installateurs et intégrateurs B2B qui utilisent des onduleurs monophasés tels que SolarEdge SE3000H à SE4000H ou Solis Mini S6‑GR1P2.5K‑M / S6‑GR1P3K‑M, et qui souhaitent disposer d’une solution fiable et conforme pour la protection combinée de la partie réseau (AC) et de la chaîne photovoltaïque (DC).

Le coffret M20H30‑1‑Y est dimensionné pour un réseau monophasé 230 V AC et une tension continue jusqu’à 600 V DC.

• Partie AC : il intègre un disjoncteur P/N de calibre C20A (courbe C) avec un pouvoir de coupure de 3 kA, associé à un interrupteur différentiel de 30 mA de type HI. Un parafoudre bipolaire (2 pôles) de catégorie II est inclus, avec In = 5 kA et Imax = 15 kA, et un déconnecteur intégré.

• Partie DC : ce coffret intègre un interrupteur‑sectionneur 30 A 600 V DC (1 MPPT), ainsi qu’un parafoudre type II 600 V DC (In = 20 kA, Imax = 40 kA). Les entrées panneaux sont prévues pour « 1 chaîne par MPPT » et la sortie vers l’onduleur se fait via un bornier +/‑.

• Le coffret est conforme aux normes UTE C15‑712‑1 et NF C15‑100, fabriqué en France, usage résidentiel (non‑ERP). Il présente un indice de protection IP 54 (usage intérieur ou abrité), avec un poids de 3 kg et des dimensions 365 × 240 × 135 mm.

• Il est explicitement compatible avec les onduleurs SolarEdge SE3000H / SE3500H / SE3680H / SE4000H et Solis Mini S6‑GR1P2.5K‑M / S6‑GR1P3K‑M.

En choisissant ce coffret M20H30‑1‑Y, l’installateur bénéficie d’une solution pré‑assemblée et calibrée pour une tranche de puissance résidentielle monophasée, ce qui simplifie grandement la mise en œuvre. Le fait que la partie AC et la partie DC soient combinées dans un seul boîtier réduit les temps de chantier, les erreurs de câblage et améliore l’efficacité logistique. La protection AC avec disjoncteur C20A et différentiel 30 mA de type HI assure la sécurité des installations de taille modérée, tandis que la protection DC (sectionneur + parafoudre) protège la chaîne photovoltaïque contre les surtensions et les défauts d’isolement. Ces protections contribuent à la durabilité de l’installation, à la réduction des interventions de maintenance et à la sécurisation de l’investissement. Par rapport à un coffret générique non dimensionné, ce modèle offre une valeur ajoutée : compatibilité directe, configuration optimisée (1 MPPT, 1 chaîne) pour les onduleurs ciblés, et conformité normative assurée. Ce coffret est parfaitement adapté pour une installation photovoltaïque monophasée résidentielle équipée d’un onduleur SolarEdge SE3000H, SE3500H, SE3680H ou SE4000H, ou bien d’un Solis Mini S6‑GR1P2.5K‑M / S6‑GR1P3K‑M. Il se monte idéalement dans un local technique ou à proximité de l’onduleur, centralisant toutes les protections AC et DC dans un unique boîtier mural compact. Il est pertinent pour des projets d’autoconsommation ou injection réseau de puissance modérée, où l’encombrement est limité et la simplicité d’installation est un atout. En comparaison avec des coffrets destinés à des puissances supérieures ou des marques non spécialisées, ce modèle se distingue par son adéquation ciblée à cette gamme d’onduleurs et cette certaine configuration technique.
