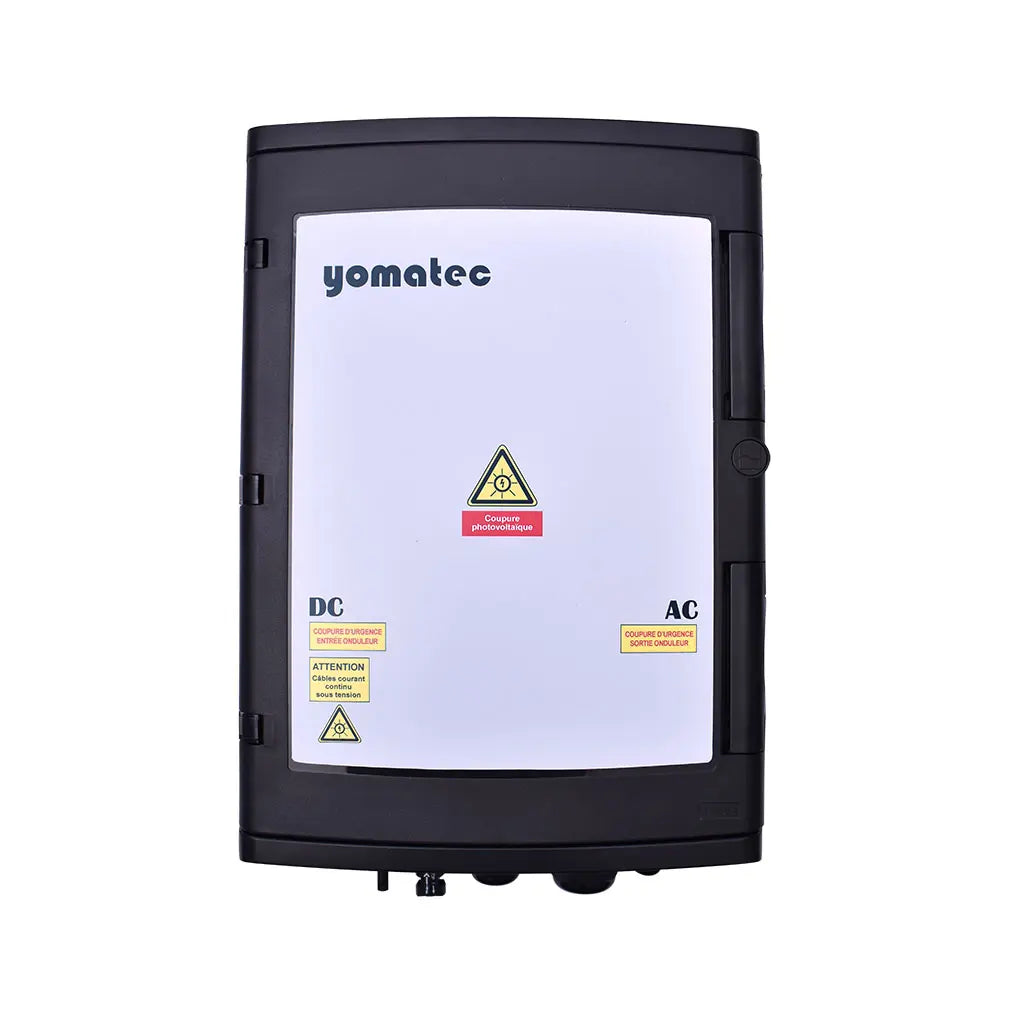

Compact AC/DC Protection Box for SolarEdge SE10K Three-Phase UPS -

Le coffret de protection compact AC/DC référence SW1092 est spécifiquement conçu pour les installations photovoltaïques triphasées de puissance intermédiaire (~12,5 kW). Il s’adresse aux installateurs et intégrateurs B2B œuvrant sur des projets résidentiels ou petits tertiaires équipés d’un onduleur triphasé de la marque SolarEdge ou équivalent, et qui souhaitent une solution tout‑en‑un fiable pour la protection AC et DC. Ce coffret AC/DC triphasé rassemble dans un boîtier compact les fonctions essentielles de protection côté réseau (AC) et côté chaîne photovoltaïque (DC) pour un onduleur triphasé d’environ 12,5 kW. Côté AC, on retrouve un disjoncteur 4 pôles (calibre adapté à la puissance 12,5 kW) et un interrupteur différentiel (souvent 300 mA type A ou B selon norme photovoltaïque) garantissant la protection des personnes et du matériel. Un parafoudre AC de type II est également présent pour prévenir les surtensions réseau. Côté DC, le coffret intègre un sectionneur/inter‑sectionneur DC dimensionné pour la tension de chaîne (ex. 1000 Vdc) et un parafoudre DC type II (In typique ~20 kA / Imax ~40 kA) pour assurer la sécurité du train de panneaux. Le boîtier est pré‑câblé et propose les entrées panneaux (+/–), la sortie vers l’onduleur et la liaison réseau dans une installation triphasée 400 V. Il est conforme aux normes applicables aux installations photovoltaïques (ex. UTE C15‑712‑1) et est fabriqué pour un usage exigeant. En optant pour ce coffret SW1092, l’installateur bénéficie d’un gain de temps notable grâce à sa configuration prête à poser : la partie AC et DC est déjà centralisée, ce qui réduit les interventions sur site et simplifie le câblage. La double protection AC/DC protège efficacement l’onduleur et l’ensemble du système photovoltaïque contre les défauts (surtensions, défauts d’isolement) tant côté réseau que côté panneaux, ce qui augmente la fiabilité et la durabilité de l’installation. Pour le client final, cela signifie moins d’interruptions, une maintenance réduite et un retour sur investissement optimisé. Le coffret se distingue des modèles génériques par son adéquation pour une puissance de 12,5 kW triphasée – ce calibrage optimal permet d’éviter le sur‑dimensionnement ou l’inadéquation de matériel, garantissant ainsi un coût matériel et installation maîtrisé. Ce coffret de protection est particulièrement adapté pour une installation photovoltaïque triphasée d’environ 12,5 kW – par exemple une maison haut de gamme ou un petit bâtiment tertiaire alimenté en 400 V triphasé. Il est installé en local technique à proximité de l’onduleur triphasé SolarEdge ou équivalent, centralisant la protection AC et DC dans un seul armoire murale. Il convient aussi bien pour des projets d’autoconsommation que pour des installations en injection réseau. Comparé aux coffrets conçus pour des puissances plus faibles ou pour des systèmes monophasés, ce modèle présente l’avantage d’être calibré pour la plage spécifique (~12,5 kW) et pour un »un seul onduleur triphasé« – ce qui simplifie la logistique peinture et réduit les surcoûts inutiles.
